Pumpenprüfstand 800kW Antriebsleistung

Konzeption Berechnung   bau

Konzepterstellung



Auslegung und Berechnung



Montage und Inbetriebnahmen




Technische Daten

Antriebsleistung:     800kW

Tankvolumen:       26.000L

Drehmoment:30- 3.600Nm

Drehzhl

Consectetur adipiscing elit. Inscite autem medicinae et gubernationis ultimum cum ultimo sapientiae comparatur.

ProjektUmfang

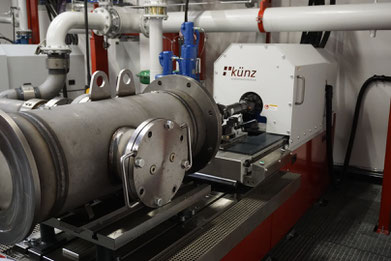

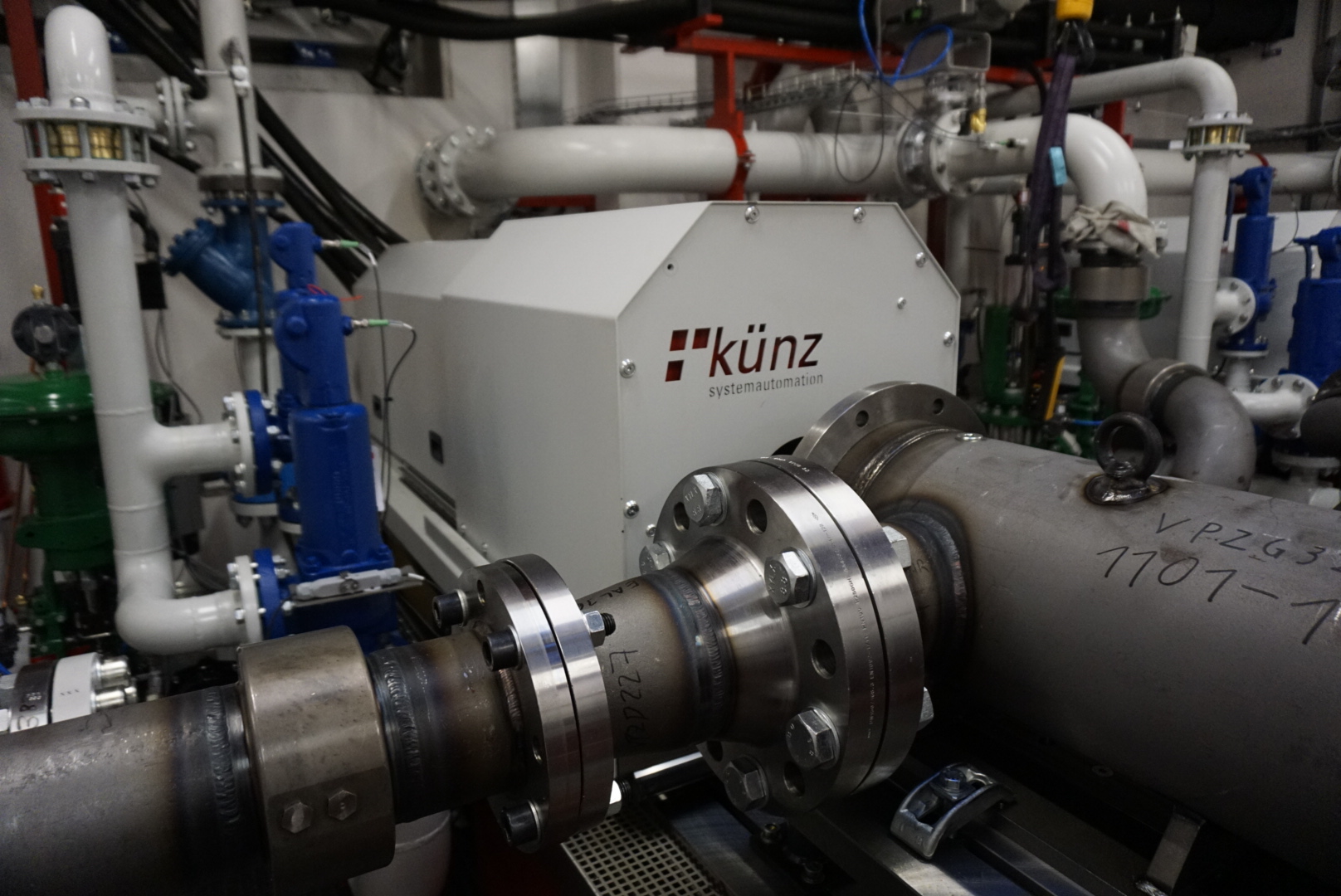

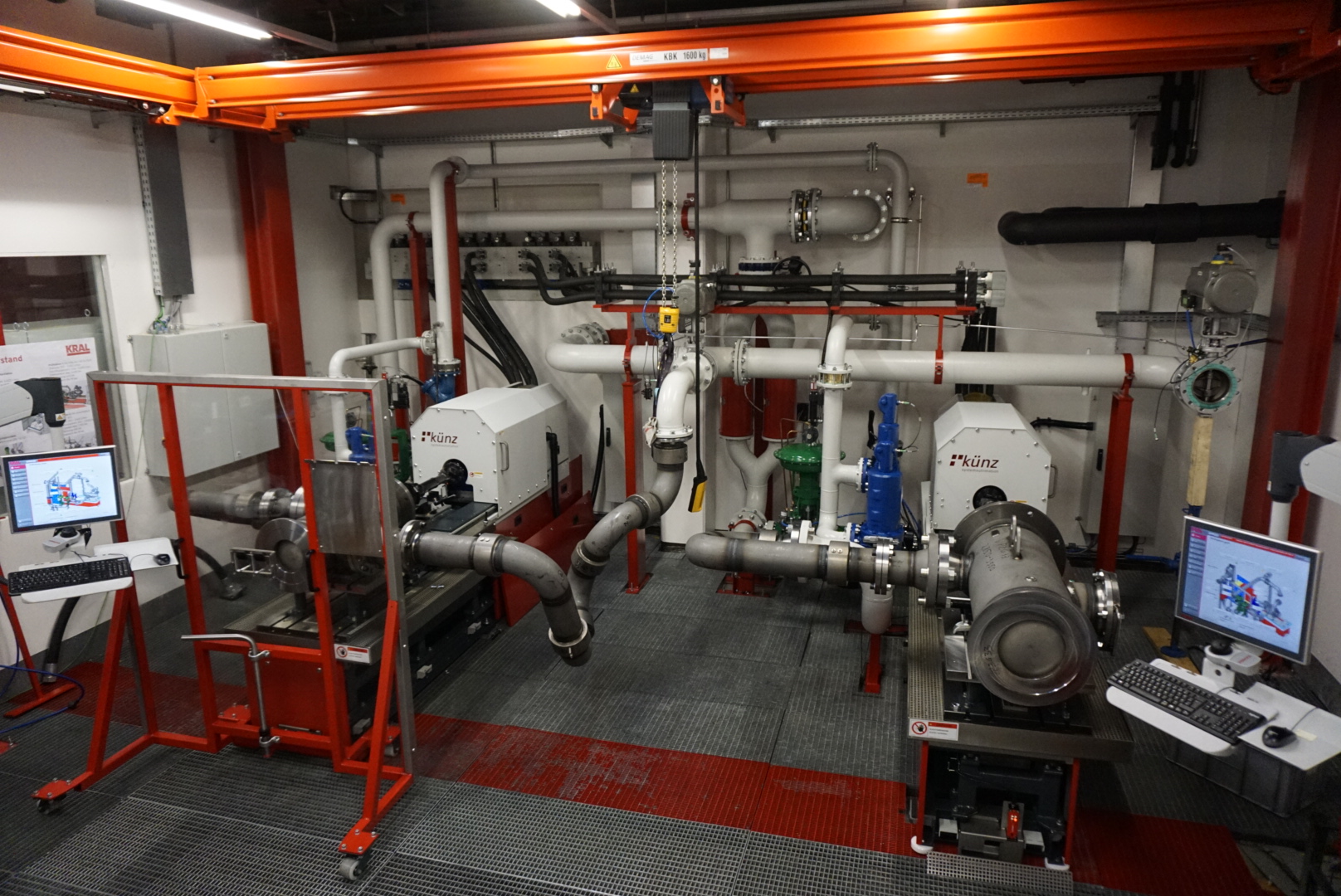

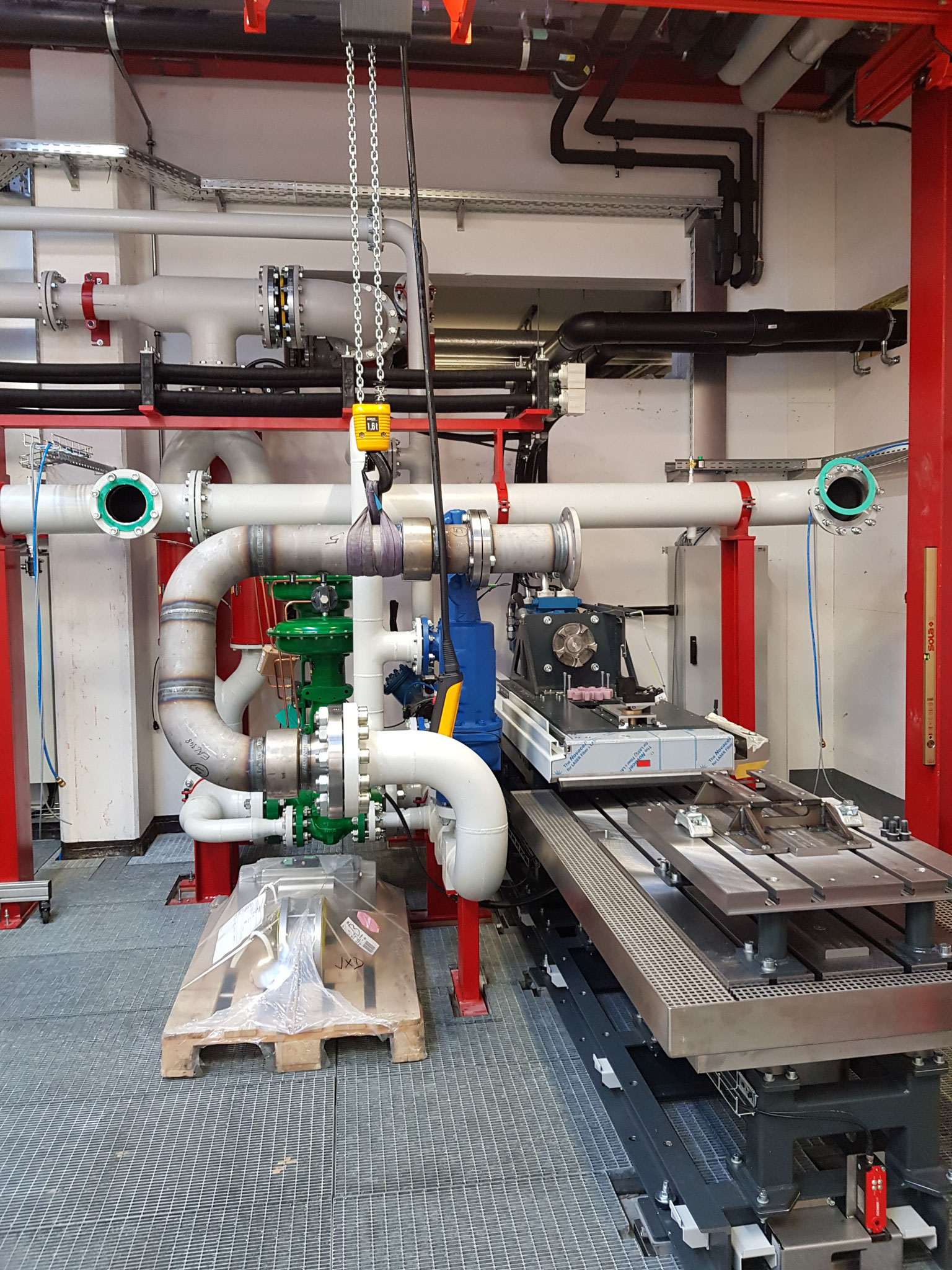

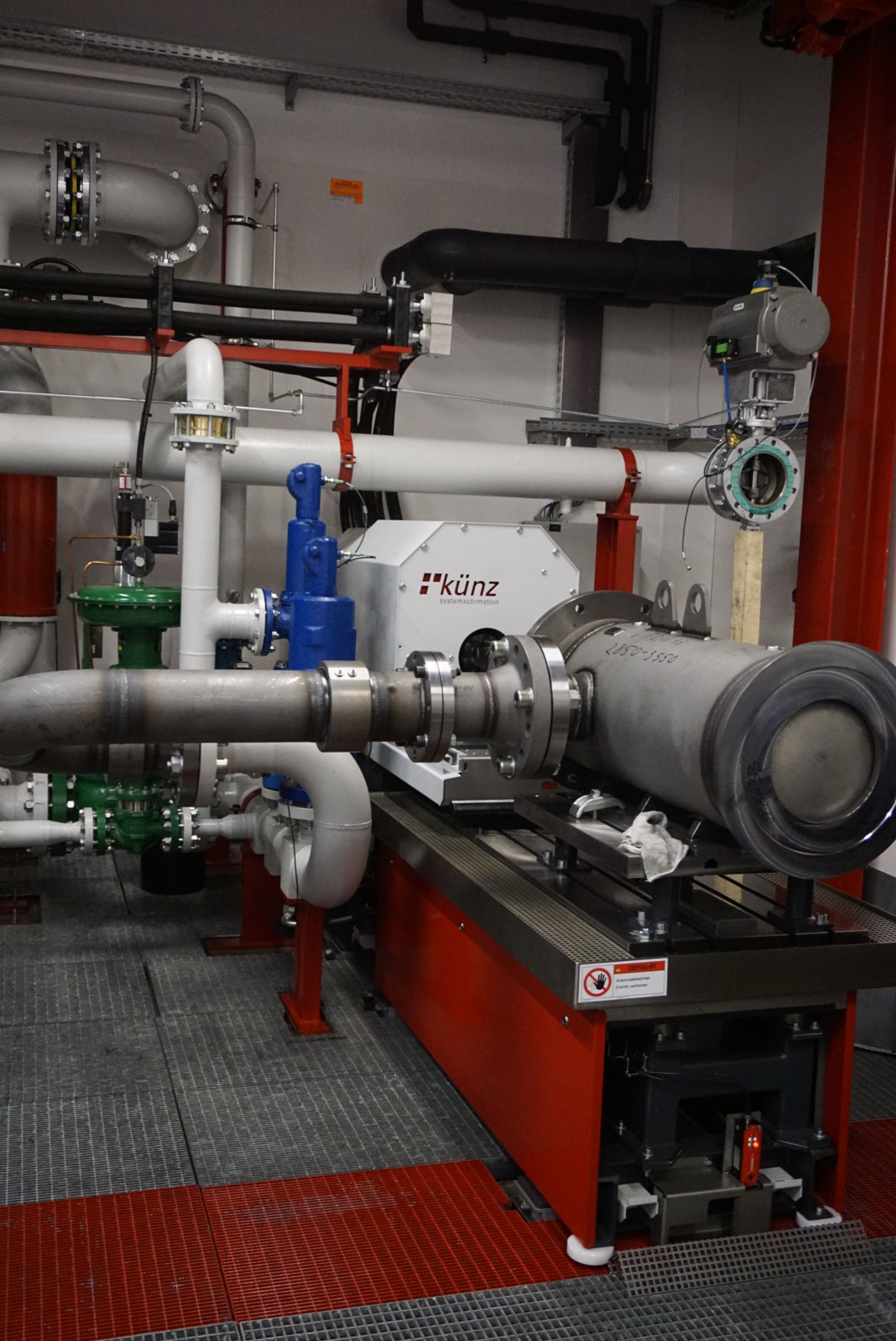

2 Prüfstationen

… um die Breite der zu prüfenden Produktpalette und somit die Rentabilität der Investition zu erhöhen!



Vordruckstation

… zur Beaufschlagung der Prüflinge mit Drücken bis 5bar.



NPSH- Testeinrichtung

… um zu testen bei welchem Unterdruck in der Saugleitung die Prüflinge zu kavitieren beginnen.

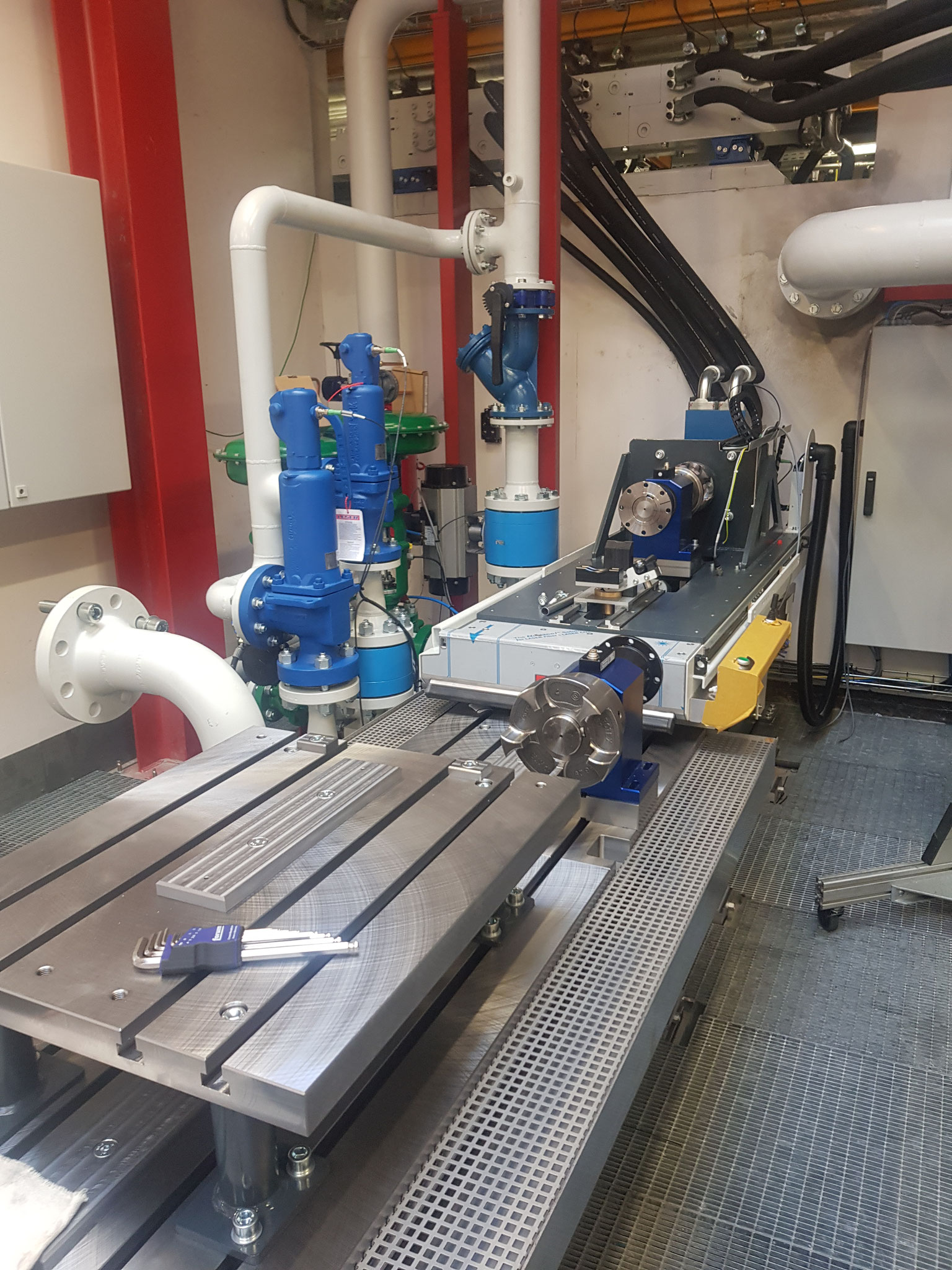

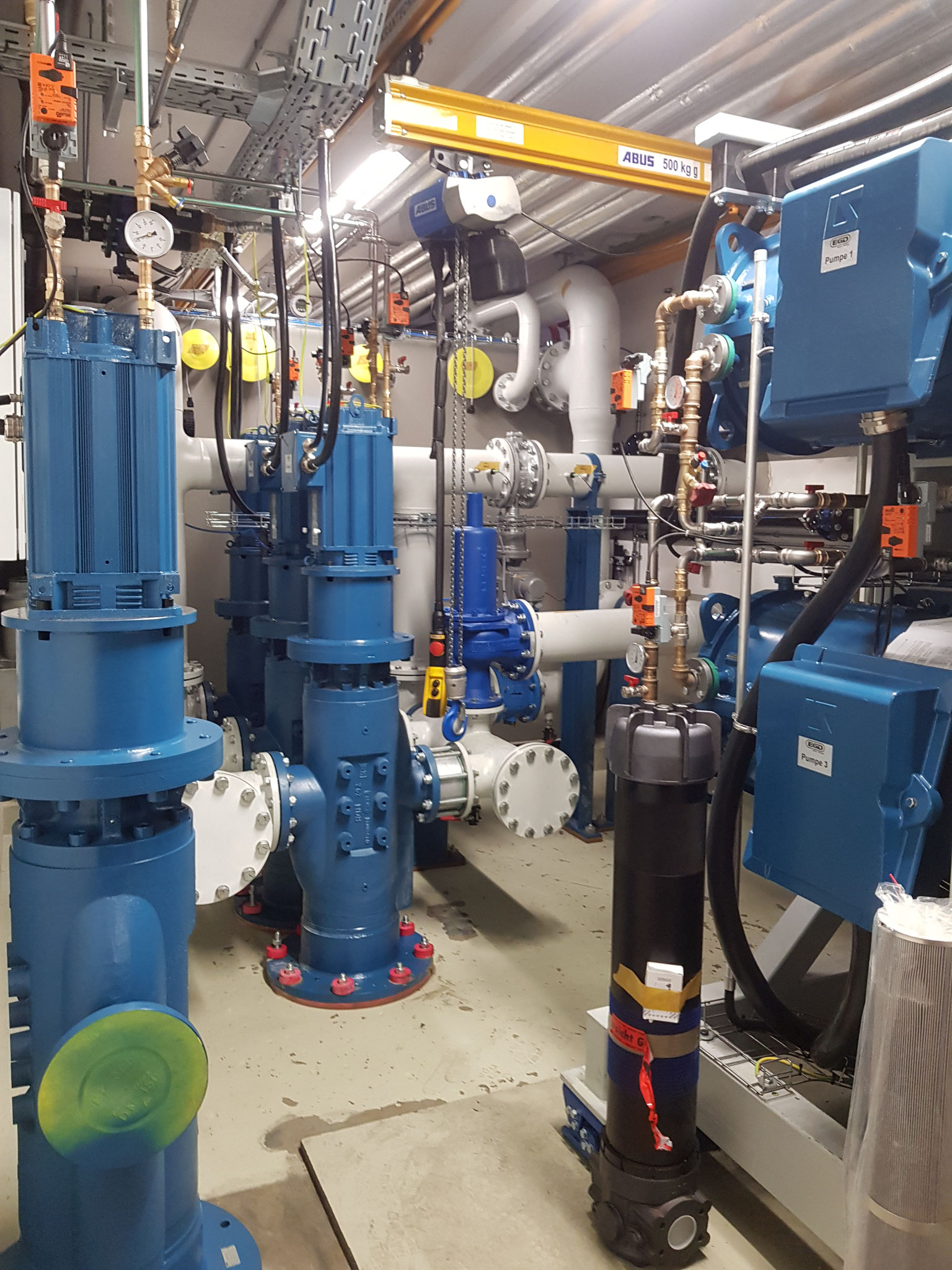

Druckregelventile

… um eine stabile Druckregelung zu erreichen, wurde für diese anspruchsvolle Anwendung eine eigene hydraulische Positionsregelung für die Spezialventile entwickelt.

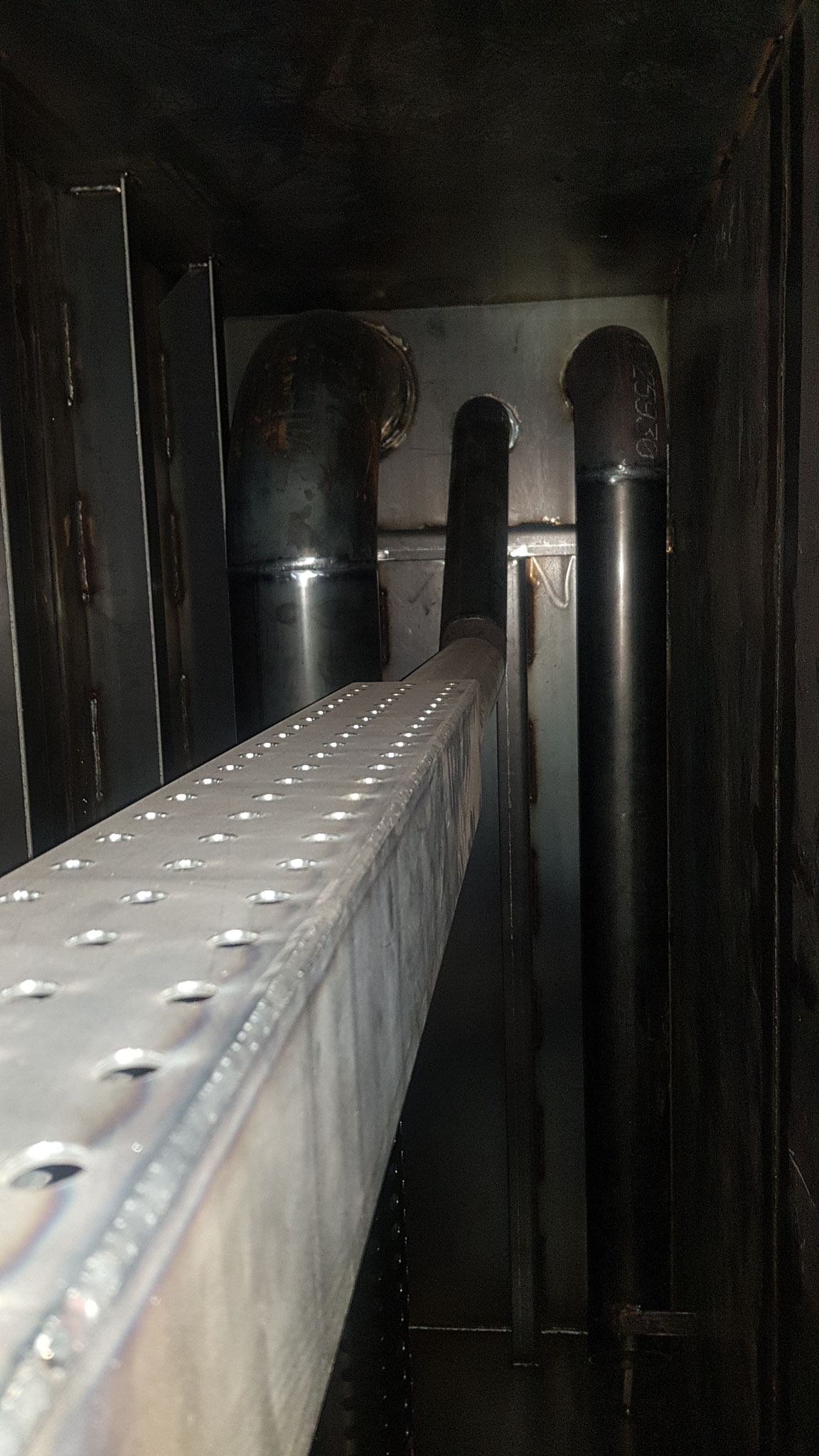

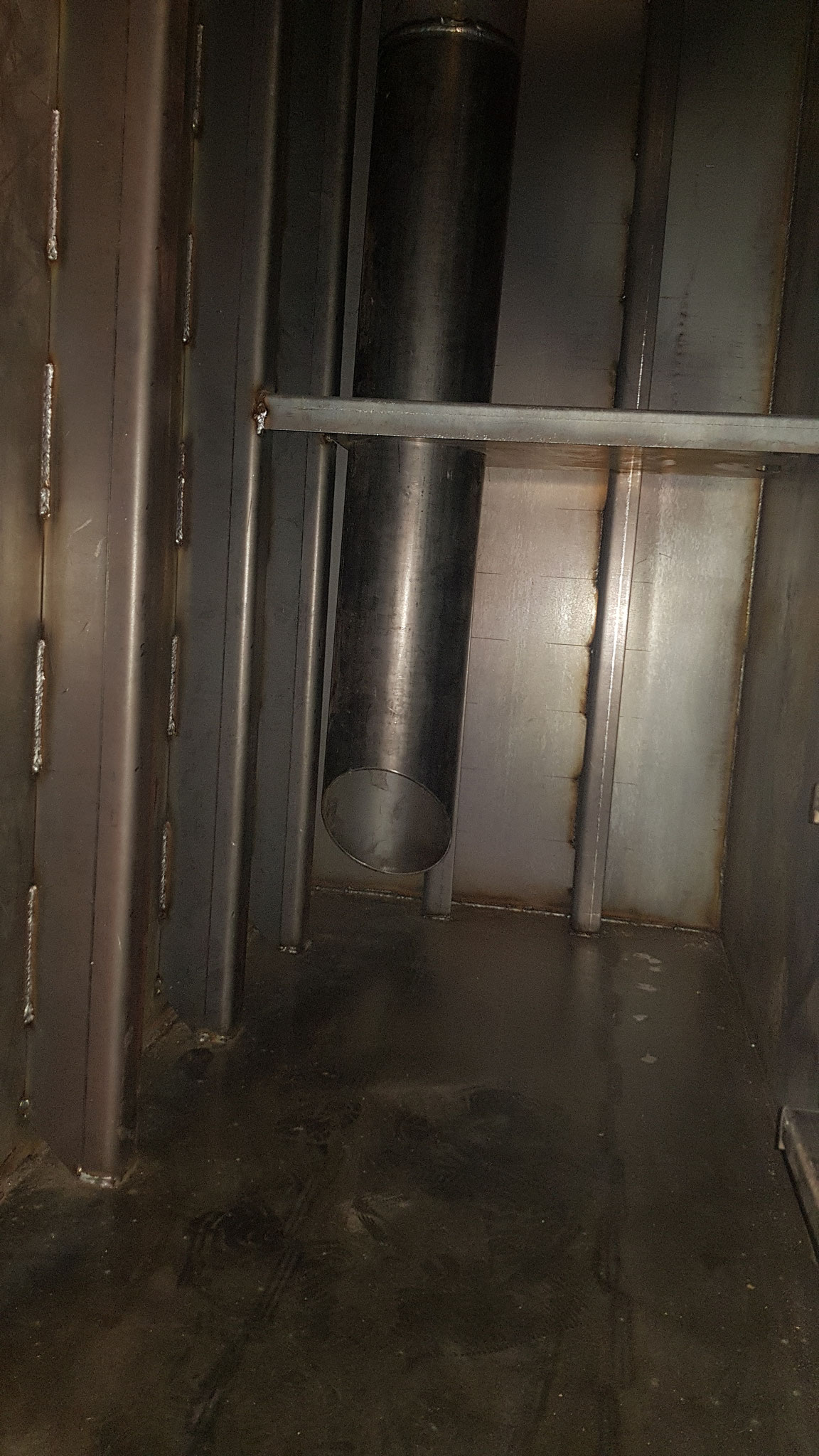

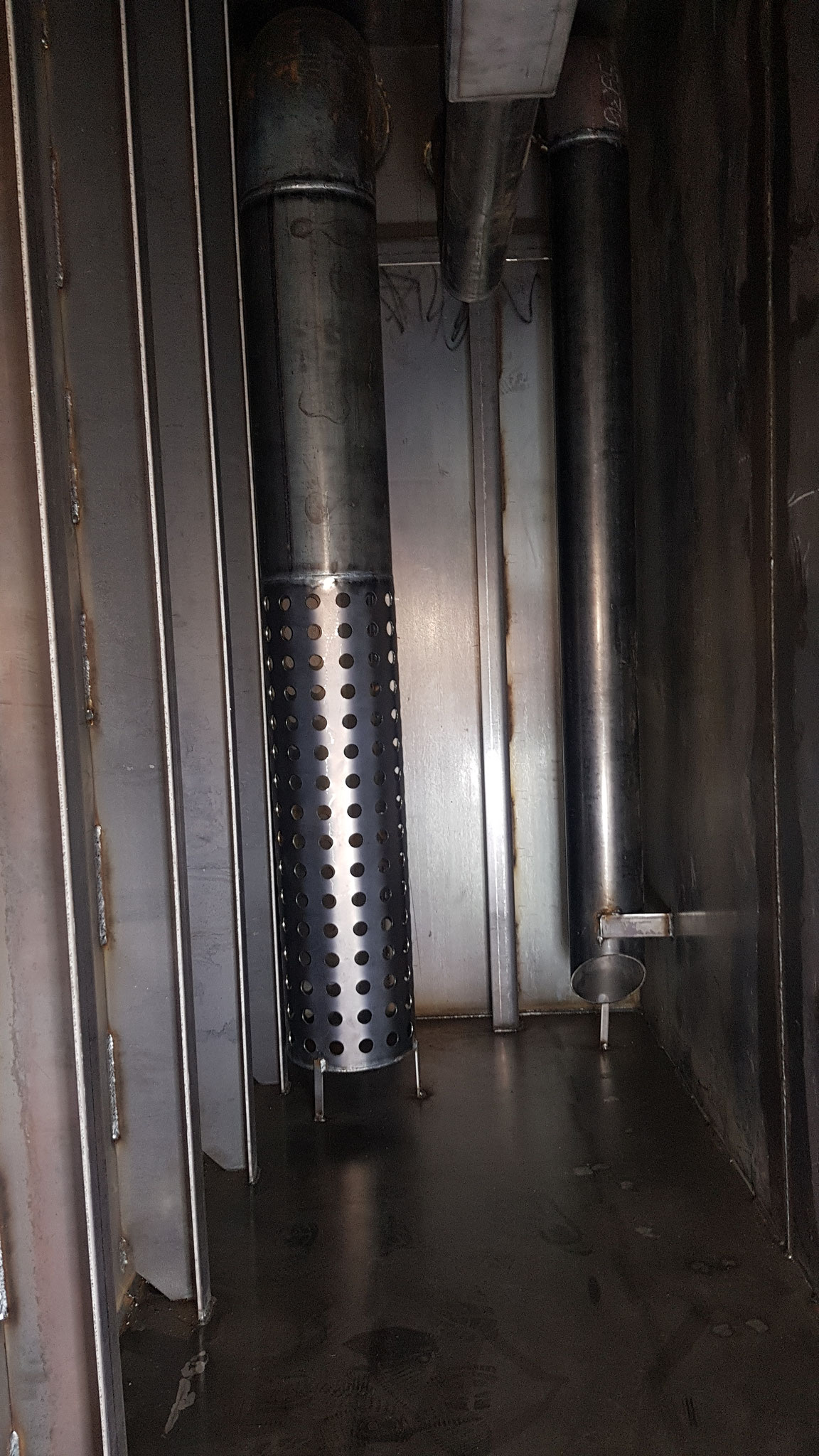

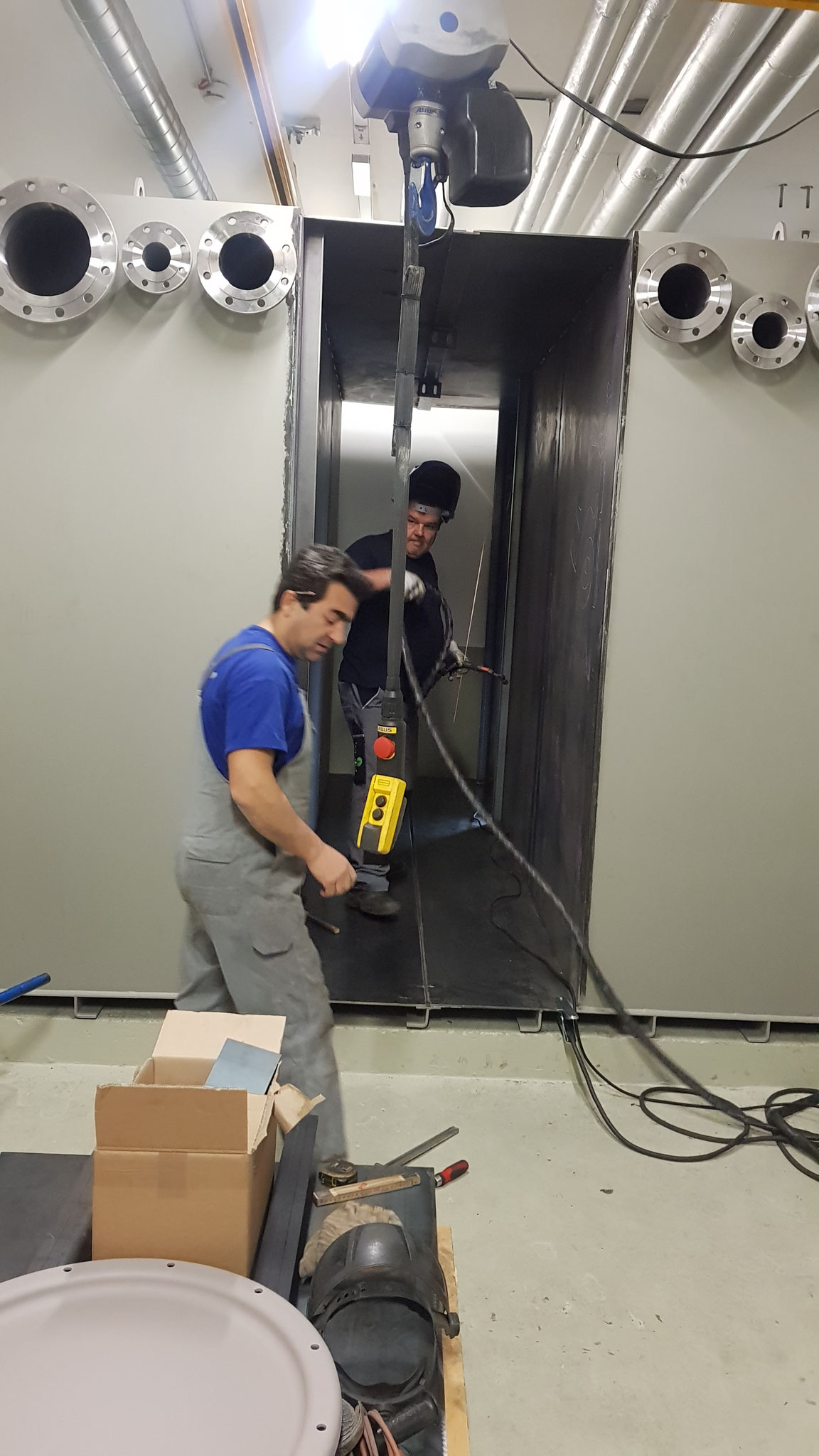

26.000Liter Spezial-Tank



… damit bei Volumenströmen von 7000L/min keine Schaumbildung entsteht, und die Kühlung trotzdem gewährleistet werden kann, haben wir den Tank in verschiedenen Bereiche und Sektionen aufgeteilt.



Öl-Pflege und Reinigungsstation

… um die vorgegebene Nassklassen über die gesamte Prüfdauer zu gewährleisten.
